摘要：在熱力采油中，為提高經濟效益、降低熱采成本、保證安全運行，需對蒸汽流量和干度進行實時監測并進行控制，蒸汽計量技術在注汽系統監測中起到重要作用。就蒸汽流量和蒸汽干度的測量，總結、比較了常用的測量方法，并綜述了蒸汽流量、干度測量理論的研究進展，*后介紹了計量自動控制的研究與應用。

我國擁有豐富的稠油資源，是繼美國、加拿大和委內瑞拉之后的***四大稠油生產國。在油層的稠油開采中，由于超稠油粘度高、油層條件下流動能力低，傳統的壓差驅動方式不再適用，熱力學方法中的蒸汽吞吐投資少、工藝技術簡單、增產快，是*選的采油方法。注蒸汽熱力采油是一種高成本的工藝技術，無論是蒸汽吞吐、蒸汽驅還是SAGD，都需要向油井注入高溫高壓的濕飽和蒸汽。為減少投資風險、降低熱采成本和提高經濟效益，需對注汽系統參數進行監測與控制。這些注汽參數主要包括：蒸汽流量、蒸汽干度、蒸汽壓力等。其中，蒸汽流量與干度，由于兩者相互耦合，不能直接獲得，是注汽監測的重點和難點。

1、蒸汽計量技術在生產應用中的現狀

1.1流量測量

目前已有很多種類型的流量計應用到蒸汽的流量測量中。其中，差壓式流量計(如孔板、文丘里、噴嘴、V錐等)是蒸汽領域應用*廣泛的流量計，其包含一個局部阻流體，通過測量阻流體前后差壓，并根據流出系數和流體密度得到質量流率。需要注意的是，差壓式流量計的精度除了與差壓測量精度有關，還與蒸汽密度有關，因此需同時測量蒸汽干度并進行密度修正，才能得到較高的測量精度。

渦街流量計作為速度式流量計，因其無可動部件、耐高溫高壓等優點，被廣泛應用在蒸汽測量中。其根據流體振動原理，通過測量振動頻率，得到體積流量，進而計算質量流量。需要注意的是，渦街在高溫下使用需進行儀表系數修正。

變面積流量計的優點是量程比大、直管段要求低、流量線性好、耐振性好、精確度高，有浮子變面積流量計和彈簧變面積流量計兩種，但因其壓損較大并有可動部件，限制了其應用場合。

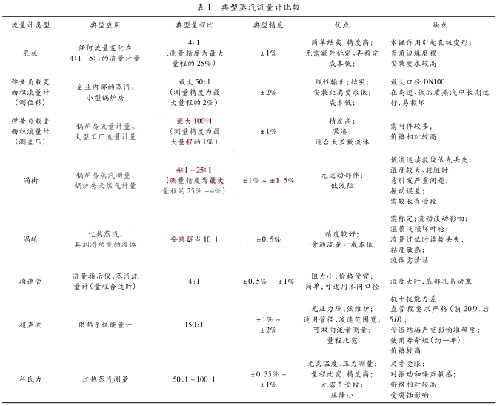

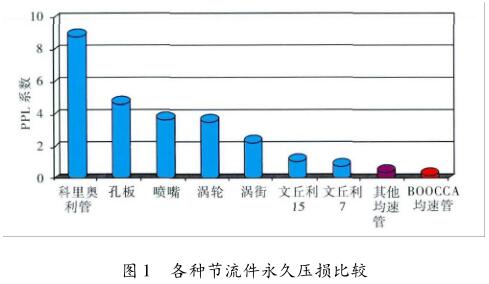

除了上述流量計，常用的還有超聲流量計、科式力流量計、渦輪流量計等。為了方便蒸汽測量選型，對常用蒸汽流量計，就典型應用場合、典型量程比、典型精度、優點及缺點進行總結，結果見表1，節流件典型壓損的比較見圖1。

1.2干度測量

蒸汽干度測量按方法分類，主要有人工化驗法、熱力學法、非熱力學法和其他方法等。人工化驗法需采樣后實驗室檢測，不適宜制成工程上的實時測量儀器。

非熱力學方法造價高、使用場合限制多、測量精度和使用壽命不理想，工程應用中存在著較大的局限與不足。熱力法和光學法是比較有發展前途的流動濕蒸汽濕度的測量方法。光學法較復雜，其應用受到光波長、沉積污染等限制。相比其他方法，熱力學法測量原理簡單、結果準確性較高，采用絕對法測量濕度，不受汽流中水滴直徑的限制，無需對濕度結果進行標定。因此，下面主要介紹熱力學法測量濕蒸汽干度的方法，均為部分蒸汽取樣測量。除上述凝結法外，常用的還有混合法、加熱法和相分離法?；旌戏▽裾羝退浞只旌喜⑹蛊涮幱跐裾羝麉^，假設系統與渦街無熱交換，根據質量守恒和能量守恒得到干度。加熱法對濕蒸汽在裝置中加熱為過熱蒸汽，由加熱段能量守恒得到蒸汽干度。相分離法是*早的兩相流量和干度測量方法，利用兩相密度差分離氣相和液相，再分別測出單相流的質量流量，得兩相的干度。對常用干度測量方法進行總結、比較，結果見表2。

2、蒸汽計量技術的研究與發展

2.1流量測量理論研究

需要注意的是，上述流量計均為單相流量計，在測量濕蒸汽流量時，均會出現測量值(質量流量)偏低的情況，需要進行相關修正。Hussein和Owen通過濕蒸汽實驗，比較了不同流量計的蒸汽修正系數。結果表明:孔板的修正系數*大，變面積流量計次之，渦街流量計的修正因子*小。因此，在修正不夠精確的濕蒸汽情況下，渦街流量計計量性能更好一些。

由前所述，蒸汽流量與干度相互耦合，要想準確測量濕蒸汽流量，需對傳統的單相流量計進行干度修正。目前基于組合式儀表的蒸汽測量方法，為濕蒸汽的流量和干度測量提供了新的思路。很多研究者進行了濕蒸汽雙參數測量特性的相關研究。很多**公司也進行了組合式儀表的研制，這些組合儀表主要包括:雙差壓式、渦街與差壓式組合、雙渦街法、超聲流量計與科式力組合等。這些均為雙參數測量，可同時測量濕蒸汽的流量與干度。

2.2干度測量理論研究

干度在實際應用中很重要，但由于兩相流型的復雜性和汽、液之間的相變，使的干度的測量成為國際上一直沒有解決好的一個難題。除了上述人工化驗法和熱力學法，*主要的是非熱力學法，主要包括放射法、微波測量法、光學測量法、示蹤法、臨界流速法等。其他方法還有稱重法、數學模型法等。

2.3計量自動控制的研究與應用

在稠油熱采中，需要對注汽流量和干度進行實時監測并進行自動控制。蒸汽流量和干度通過調節鍋爐水量和火量進行控制。蒸汽流量和干度的測量可通過上述介紹的方法，將干度和流量以4～20mA標準信號，傳輸到PLC，從微機終端設定的蒸汽干度作為給定值。PLC將測量值和給定值進行運算，經PLC的輸出模塊輸出調節信號，將測量值和給定值進行運算，經PLC的輸出模塊輸出調節信號，在火量相對穩定的情況下，對水量進行適當調節，控制柱塞泵變頻器來調節柱塞泵的排量，以達到恒干度閉環控制的目的。當調節水量無法滿足控制需要量，即水量在*大或*小長時間運行，再調節火量進行控制。即為主調水、副調火的自動控制模式。綜上，蒸汽計量技術及計量精度的提高，是蒸汽流量和干度自動控制的基礎。蒸汽計量技術對于熱力采油的安全運行、采油效率和經濟效益提高有重要影響，需要進一步深入研究。

3、結論

本文系統介紹了蒸汽計量技術在熱力采油注汽系統中的應用?？偨Y并比較了常用的蒸汽流量和干度的測量方法，對流量、干度的測量理論研究進展進行了綜述，*后介紹了計量自動控制的研究與應用。蒸汽計量技術的合理、有效應用，再結合蒸汽計量自動控制技術，可實現蒸汽流量、干度的自動控制，對提高蒸汽熱力采油的經濟效益、降低熱采成本、保證安全運行有重要意義。
