蒸汽流量計又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成，廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定，使用可靠等特點。

1、蒸汽流量計基本原理

在管道內部裝上孔板節流件，由于節流件的孔徑小于管道內徑，當流體流經節流件時，流束截面突然收縮，流速加快。節流件后端流體的靜壓力降低，于是在節流件前后產生靜壓力差，該靜壓力差與流體過的流體流量之間有確定的數值關系、符合 。用差壓變送器（或差壓計）測量節流件前后的差壓，實現對流量的測量。

2、節流裝置的結構

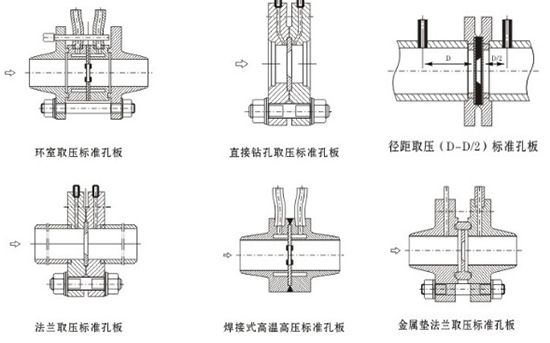

標準環室孔板節流裝置結構示圖（Pg≤25）

1、法蘭2、導管；3、前環室；4、節流件；5、后環室；6、墊；7、螺栓；8、螺母

標準法蘭孔板節流裝置（Pg≥64）

1、取壓法蘭 2、孔板 3、導壓管 4、密封墊 5螺母 6螺栓

三、蒸汽流量計安裝要求

節流裝置的安裝和適用于下列管段和管件有關：節流件上游側*阻力件、*二阻力件，節流件下右側*阻力件，從節流件上游*二阻力件到下游*阻力件之間的管段以及差壓訊號管路等

1、管道條件：

（1）節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。

（2）安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。

（3）為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以

1） 直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：

（A）節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0。3%

（B）在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其zui大偏差不得超過±2%

2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關，見表1（β=d/D， d為孔板開孔直徑，D為管道內徑）。

（4）節流件上游側*阻力件和*二阻力件之間的直管段長度可按*二阻力件的形式和β=0。7（不論實際β值是多少）取表一所列數值的1/2

（5）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合表1上規定的zui小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。
