蒸汽管道流量計概述
渦街流量計由法蘭卡裝式流量傳感器和顯示儀表組成。法蘭卡裝式流量計將專用法蘭焊接在工藝管道上，然后用螺栓、螺母將儀表固定在兩個法蘭之間。安裝簡單便捷，成本低。本公司提供專用法蘭，不需另行購買安裝法蘭。
渦街流量計與現場顯示儀組合后，成為智能一體化流量計，分別用于飽和蒸汽流量計量、過熱蒸汽流量計量、各種化學氣體流量計量和各種液體流量計量。


蒸汽管道流量計的工作原理
在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖所示。

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:
f=StV/d   公式(1)
式中：
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，
圖表示斯特羅哈爾數（St）與雷諾數（Re）的關系。

在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K＝N/Q（1/m3）   公式（2）
式中：K＝儀表常數（1/m3）。
N＝脈沖個數
Q＝體積流量（m3）

蒸汽管道流量計產品特點
1.測量介質： 氣體、液體、蒸氣；
2.口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100；
3.法蘭連接式口徑選擇 100,150,200；
4.流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s；
正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
5.測量精度 1.0級 1.5級；
6.被測介質溫度:常溫-25℃～100℃；
7.高溫-25℃～150℃ -25℃～250℃；
8.輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V；
9.脈沖占空比約50%,傳輸距離為100m；
10.脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；
11.儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃；
12.材質 不銹鋼, 鋁合金；
13.電源 DC24V或鋰電池3.6V；
14.防爆等級 本安型iaIIbT3-T6；
15.防護等級 IP65。

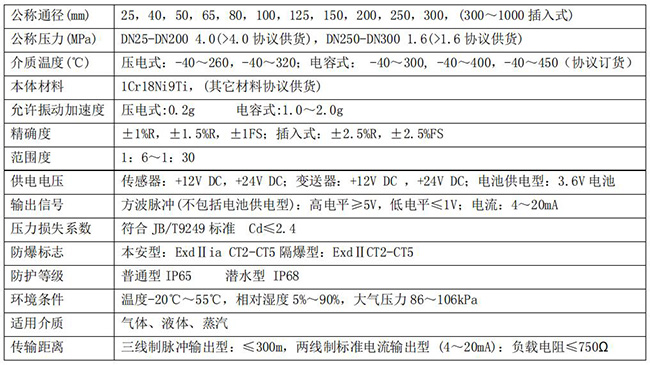

蒸汽管道流量計參數

蒸汽管道流量計口徑的確定

儀表選型是儀表應用中非常重用的工作,儀表選型的正確與否將直接影響到儀表是否能夠正常運行.因此用戶和設計單位在選用本公司產品時,請仔細閱讀本節資料,認真核對流體的工藝參數并**可與我公司的銷售或技術支持部門聯系，以確保選型正確。

一．適用流量范圍和儀表口徑的確定

儀表口徑的選擇，根據流量范圍來確定。不同口徑渦街流量儀表的測量范圍是不一樣的。即使同一口徑流量表，用于不同介質時，它的測量范圍也是不一樣的。實際可測的流量范圍需要通過計算確定。

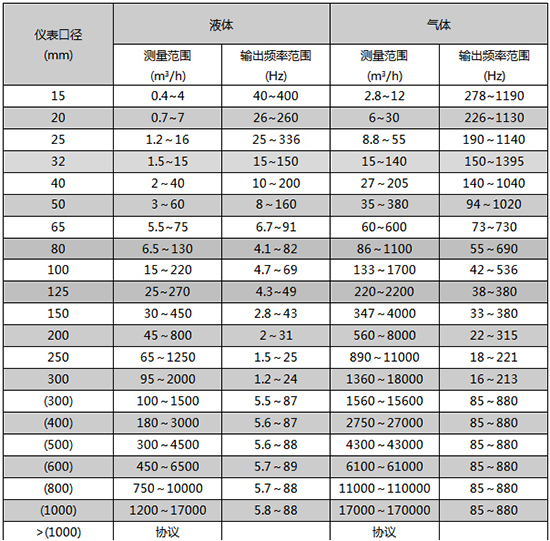

（一）參比條件下空氣及水的流量范圍，見表（二），參比條件如下：

1．氣體：常溫常壓空氣，t=20℃，P=0.1MPa（絕壓），ρ =1.205 kg/m3，υ =15×10-6 m2/s。

2．液體：常溫水 ， t=20℃ ， ρ =998.2kg/m3 ， υ =1.006×10-6m2/s。

（二）確定流量范圍和儀表口徑的基本步驟：

1．明確以下工作參數。

（1）被測介質的名稱、組份

（2）工作狀態的*小、常用、*大流量

（3）介質的*低、常用、*高壓力和溫度

（4）工作狀態下介質的粘度

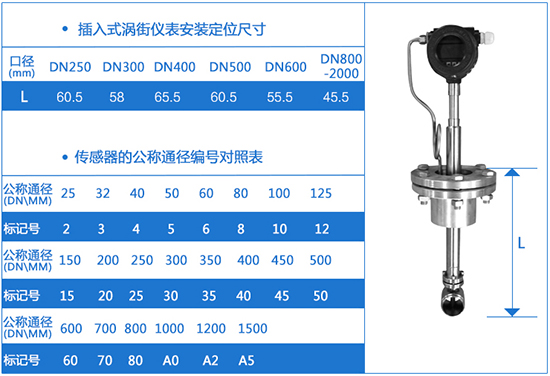

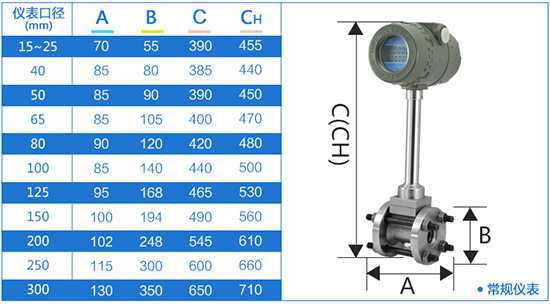

蒸汽管道流量計的安裝外形尺寸

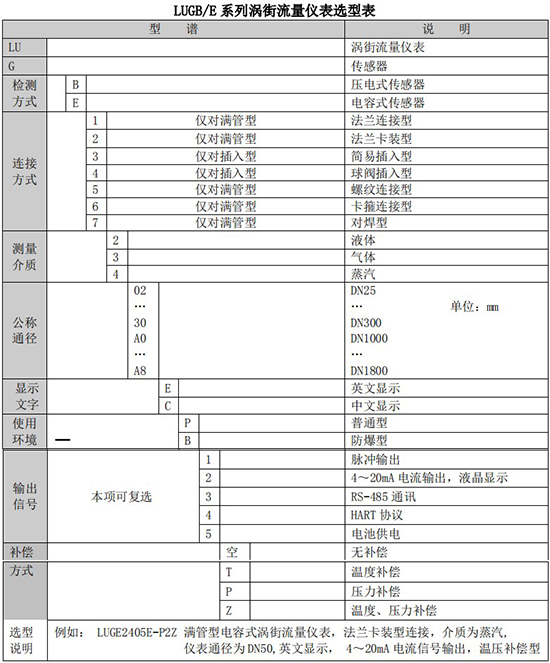

蒸汽管道流量計產品型譜

蒸汽管道流量計分類

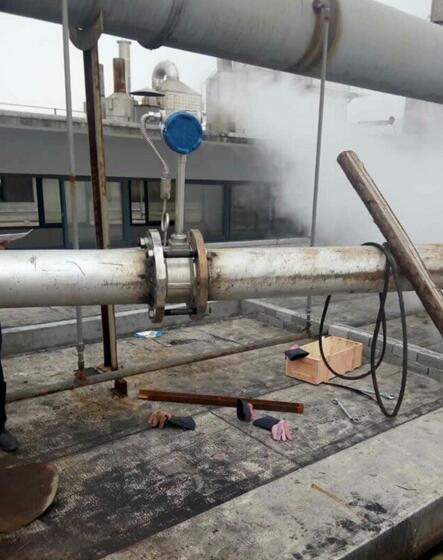

蒸汽管道流量計的安裝要求（D為管道的直徑）

安裝條件
1、工作條件
傳感器可在2下正常連續工作
2、環境條件
2.1環境溫度：-40～+55℃ （非防爆場所）
2.2環境濕度：≤85％（相對濕度）
2.3大氣壓力：86～106Kpa
3、安裝指南：
a)傳感器安裝在管道上的位置一定要選振動小的地方，振動加速度不能大于0.2g，如大于需要采取減震措施。

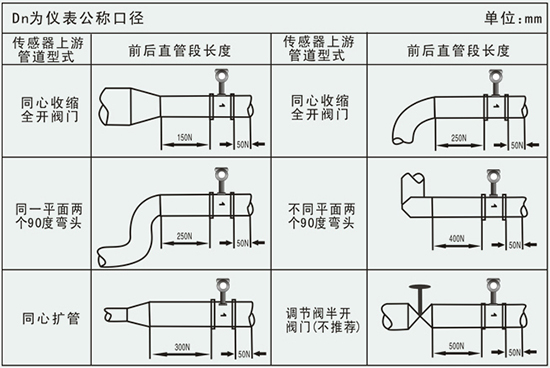

b)傳感器的上游側和下游側必須有足夠的直管段見示意圖。
c)對于卡裝連接儀表，法蘭焊后必須保證法蘭的端面與管道垂直，內表面光滑，見圖。

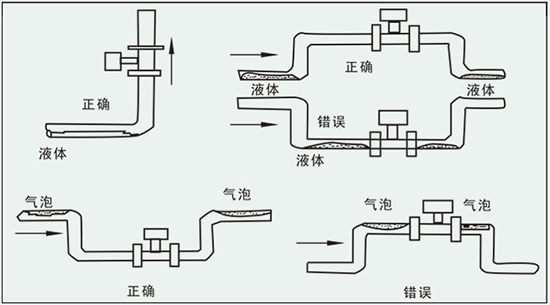

d)傳感器可水平、垂直或傾斜安裝在直管上，當垂直安裝測液體時，液體必須由下而上流動。
e)當在渦街流量傳感器同壓力傳感器和溫度傳感器組成測量系統時，其壓力、溫度測量點的位置如圖。
f)渦街流量傳感器安裝步驟可參考方法A或方法B（以法蘭卡裝型為例）：
方法A：
Ⅰ選定安裝位置，并取前15DN，后5DN直管段割下。
Ⅱ在選表位置焊上兩片法蘭，并將傳感器裝好。
Ⅲ去掉原管多出的直管（即表體寬度）。
Ⅳ將傳感器的前后直管段焊到原工藝管道上。
方法B：
Ⅰ考慮前15DN，后5DN選定裝表位置。
Ⅱ取下表體寬度的一段管，焊上兩片法蘭連接孔同心，將傳感器螺栓緊固好。

蒸汽管道流量計配線

一. 輸出頻率信號的三線制渦街流量儀表配線設計

輸出頻率信號的三線制流量傳感器采用 DC24V 或 DC12V 電源供電，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。傳感器端子接線見圖

二．輸出標準 4~20mA 電流信號的兩線制渦街流量儀表配線設計

輸出標準 4~20mA 電流信號的兩線制變送器采用 DC24V 電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖

三．帶 RS-485 通訊接口功能的渦街流量儀表配線設計

帶 RS-485 通訊功能的渦街流量儀表采用 DC24V 電源供電，與其它設備之間采用四線制傳輸方式。儀表端子接線見圖

注意事項：

 （1）防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所。

 （2）傳感器和變送器應有可靠接地，防爆地線不得與強電系統保護接地共用。
