當前位置:*頁>>新聞資訊>>輸送管道內壁的粗糙度不符合要求時對主蒸汽管道流量計的影響

輸送管道內壁的粗糙度不符合要求時對主蒸汽管道流量計的影響

主蒸汽管道流量計是一種工業生產中*為常見的儀表種類,屬于傳統型儀表類型,主蒸汽管道流量計又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成,廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單,維修方便,性能穩定,使用可靠等特點。。 孔板節流裝置是標準節流件可不需標定直接依照**標準生產,1.**標準GB2624-81<流量測量節流裝置的設計安裝和使用;2.國際標準ISO5167<國際標準組織規定的各種節流裝置;3.化工部標準GJ516-87-HK06。 二、工作原理 充滿管道的流體流經管道內的節流裝置,在節流件附近造成局部收縮,流速增加,在其上、下游兩側產生靜壓力差。
主蒸汽管道流量計前直管段內壁粗糙度不符合要求時,對主蒸汽管道流量計流出系數的影響有多大。

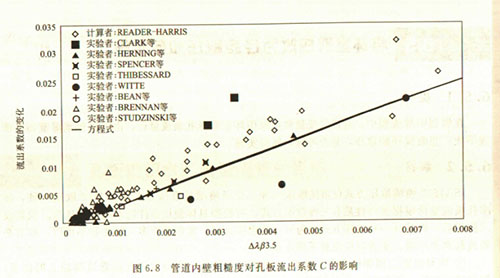

按照GB/T 2624標準,標準孔板和噴嘴都應自帶直管段,而且直管段內壁的粗糙度也應符合國標要求。但有些用于過程控制的差壓裝置往往省去直管段,這時由此引入的誤差可用圖6.8估算。   在圖6.8中,橫坐標是相對粗糙度與β作用的等效系數,粗糙度越大。流出系數C的增量ΔC越大,流量示值越偏低。
管道內壁越粗糙流量顯示越低的原因,是粗糙的管道內壁加大了管壁對流體的摩擦力,導致近管壁處的流速比整個流通截面的平均流速低得更多,從而使得用管壁取壓方式得到的差壓減小。

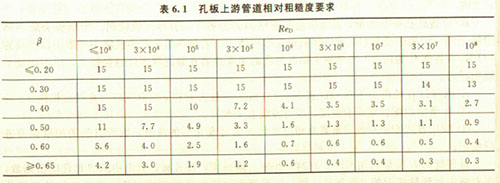

表6.1列出了主蒸汽管道流量計上游管道相對粗糙度的上限值,單位是10'Ra/D,其中,Ra為偏離被測輪廓平均線的算術平均偏差。

Ra=K/π
其中,K為等效絕對粗糙度,以長度單位表示。
從該表可見,在雷諾數ReD不變時,直徑比β越大,粗糙度要求越高.在相同的β條件下,ReD越大,粗糙度要求越高。
主蒸汽管道流量計是差壓式流量計中被研究的歷史*長、積累的資料*豐富的一種流量計。圖6.8和表6.1所列的數據就是這種研究的重要成果。國際上很多**的實驗室為此付出了大量艱苦的勞動。
圖中所列的數據僅僅表明研究者對孔板做過這方面的研究,而不表明僅僅孔板有此影響。有的人吹噓說某種新型差壓裝置不像孔板那樣受雷諾數影響,不受管道內壁粗糙度影響,那是不確切的。所有管壁取壓的差壓裝置都要受到雷諾數的影響和管壁粗糙度的影響。
從這種差壓裝置每臺表的標定數據就可看到,流量大時,流量系數小;流量小時,流量系數大,這就是因為受雷諾數的影響。
