旋進旋渦流量計如果安裝保養不當，不僅影響測量的精度，嚴重的時候還會使儀表損壞；在搬動旋進旋渦流量計的時候，應該將吊索套在流量計法蘭兩端的頸部位置上，切勿在測量管內套入管棒來進行吊裝，同時應當防止旋進旋渦流量計接線插座受碰撞而損壞。

旋進旋渦流量計沒有機械可動部件，體積小，耐腐蝕，性能穩定;可直接顯示介質的工作壓力、溫度、流量以及標準狀態下的氣量;量程范圍寬，計量誤差小等優點，現已廣泛用于油氣井的生產計量和天然氣的銷售計量中。在多年來的現場應用中，我們認為該流量計于較為干凈的干氣計量，漸成為中小用氣計量的計量儀表。要保證旋進旋渦流量計計量準確，減少計量誤差。

一、旋進旋渦流量計安裝要求

1、旋進旋渦流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。

2、對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計。

3、流量計應安裝在便于維修、無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所；

4、不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；

5、在室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；

6、流量計可任意角度安裝，流體的流向應與流量計上標識的流向一致；

7、在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；

8、流量計應與管道同軸安裝，并防止密封片和黃油進入管道內腔；

9、采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。

10、為了不影響流體正常輸送和便于維護，要求按圖所示安裝旁通管道，并保證前≥3DN、后≥1DN的直管段；

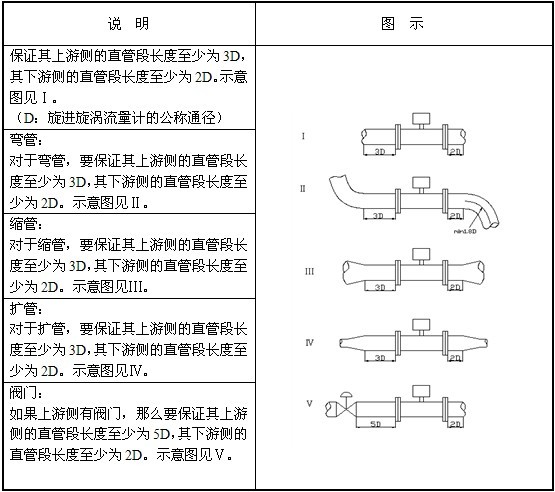

二、旋進旋渦流量計安裝直管段要求

根據旋進旋渦流量計的工作原理和流量計對上、下游直管段要求，對各種上游阻力件，建議采用如下圖所列的前后直管段長度，且保持直管段內壁光滑平直。

三、智能旋進旋渦流量計兩線制電流接線方法

四、智能旋進旋渦流量計三線制電流輸出接線方法

五、智能旋進旋渦流量計脈沖輸出接線方法

六、智能旋進旋渦流量計當量輸出接線方法

七、報警輸出接線方法

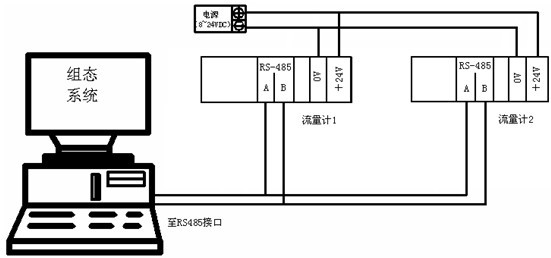

八、通信輸出接線方法
