氣體流量計是工業生產的眼睛，與國民經濟、國防建設、科學研究有著密切的關系，在國民經濟中占據重要地位與作用，可用于氣體、液體、蒸汽等介質流量的測量。為了更好的展示流量計測量原理，下邊的動畫演示給大家介紹氣體流量計的工作原理。

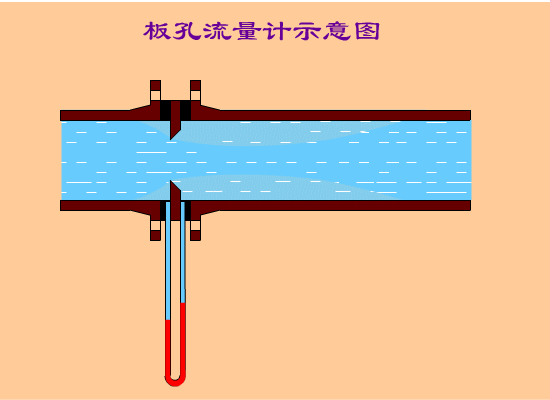

1. 孔板流量計

工作原理：流體充滿管道，流經管道內的節流裝置時，流束會出現局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

工作特點：①節流裝置結構簡單、牢固，性能穩定可靠，使用期限長，價格低廉;②應用范圍廣，全部單相流皆可測量，部分混相流亦可應用;③標準型節流裝置無須實流校準，即可投用;④ 一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

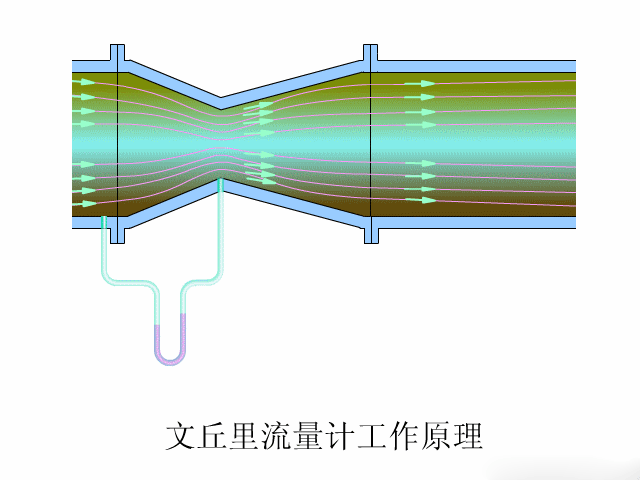

2.文丘里流量計

工作原理：當流體流經文丘里流量計管道內的節流件時，流速在文丘里節流件初形成局部收縮，導致流速增加，靜壓差下降，文丘里流量計前后便產生了靜壓差，流體流量越大，靜壓差就越大，根據壓差來衡量流量。

工作特點：無磨蝕與積污的問題，同時可以有一定的整流的作用，測量精度和穩定性高。



3.轉子流量計

工作原理：當測量流體的流量時，被測流體從錐形管下端流入，流體的流動沖擊著轉子，并對它產生一個作用力，當流量足夠大時，產生的作用力將轉子托起。同時，被測流體流經轉子與錐形管壁間的環形斷面，這時作用在轉子上的力有三個:流體對轉子的動壓力、轉子在流體中的浮力和轉子自身的重力。流量計垂直安裝時，轉子重心與錐管管軸會相重合，作用在轉子上的三個力都沿平行于管軸的方向。當這三個力達到平衡時，轉子就平穩地浮在錐管內某一位置上。對于給定的轉子流量計，轉子大小和形狀己經確定，因此它在流體中的浮力和自身重力都是已知是常量，唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時，轉子將作向上或向下的移動，相應位置的流動截面積也發生變化，直到流速變成平衡時對應的速度，轉子就在新的位置上穩定。對于一臺給定的轉子流量計，轉子在錐管中的位置與流體流經錐管的流量的大小成一一對應關系。

工作特點：它具有結構簡單、直觀、壓力損失小、維修方便等特點;轉子流量計適用于測量通過管道直徑。

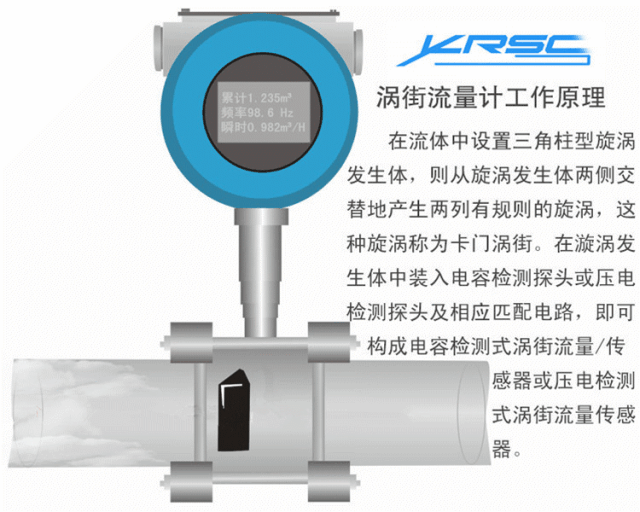

4.渦街流量計

工作原理：根據流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關，根據這種關系，旋渦頻率就可以計算出流過旋渦發生體的流體平均速度，再乘以橫截面積得到流量。

工作特點：①結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠;②安裝簡單，維護十分方便;③檢測傳感器不直接接觸被測介質，性能穩定，壽命長;④輸出是與流量成正比的脈沖信號，無零點漂移，精度高;⑤測量范圍寬，量程比可達1：10;⑥壓力損失較小，運行費用低，更具節能意義。

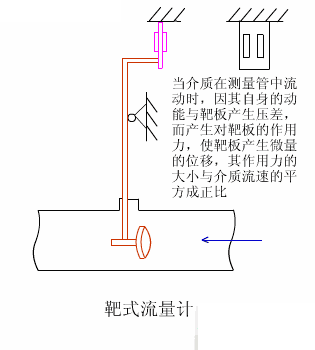

5.靶式流量計

工作原理：當流體流動，對靶板產生一個作用力，使靶板產生微量的位移，位移大小與流速有關，根據位移與流速的關系計算出流量。

工作特點：①整臺儀表結構堅固無可動部件，插入式結構,拆卸方便;②可選用多種防腐及耐高低溫材質(如哈氏合金，鈦等);③整機可做成全密封無死角(焊接形式)，無任何泄漏點，可耐42MPa 高壓;④儀表內設自檢程序，故障現象一目了然;⑤傳感器不與被測介質接觸，不存在零部件磨損，使用安全可靠；⑥能準確測量各種常溫、高溫500 度、低溫-200 度工況下的氣體、液體流量等。



6.噴嘴流量計

工作原理：噴嘴的測量原理是依據流體力學的節流原理，充滿管道的流體，當它們流經管道內的噴嘴時，流速將在噴嘴形成局部收縮，從而使流速加快，靜壓力降低，于是在噴嘴前后便產生了壓力降或叫壓差，介質流動的流量愈大，在噴嘴前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。

工作特點：①結構簡單,安裝方便;② 噴嘴比孔板的壓力損失小，要求直管段長度也短;③無需實流校驗，性能穩定;④可耐高溫高壓、耐沖擊;⑤耐腐蝕性能比孔板好，壽命長;⑥精度高、重復性好、流出系數穩定;⑦圓弧形結構設計可測量各種液體、氣體、蒸汽以及各種臟污介質;⑧ 整體鍛造加工技術，造價較高。
